Trasformatori a secco non incapsulati ad alta tensione 2000 kVA 10 kv transizione energetica sostenibile

Trasformatori a secco non incapsulati ad alta tensione 2000 kVA 10 kv per una transizione energetica sostenibile. Progettati e realizzati dalla nostra fabbrica.
Richiede una citazione

Dettagli prodotti

  • Panoramica
  • Descrizione del prodotto
  • Parametri del prodotto
  • Certificazioni
  • Perché scegliere noi
  • Imballaggio e spedizione
  • Profilo aziendale
Panoramica

Informazioni di Base.

Model No.
SGB13
uso
Trasformatore di alimentazione, Trasformatori di distribuzione
Caratteristiche di frequenza
Low Frequency
Forma del Nucleo
Anello
campo di maschiatura
±2 x 2,5%
gruppo di vettori
Dyn11, Yyn0
alta tensione
10 kv
bassa tensione
0,4 kv
capacità nominale
2000 kva
Pacchetto di Trasporto
Wooden Case / According Customers′ Demands
Marchio
CEEG
Origine
Jiangsu, China
Codice SA
8504330000

Descrizione del Prodotto

Descrizione del prodotto

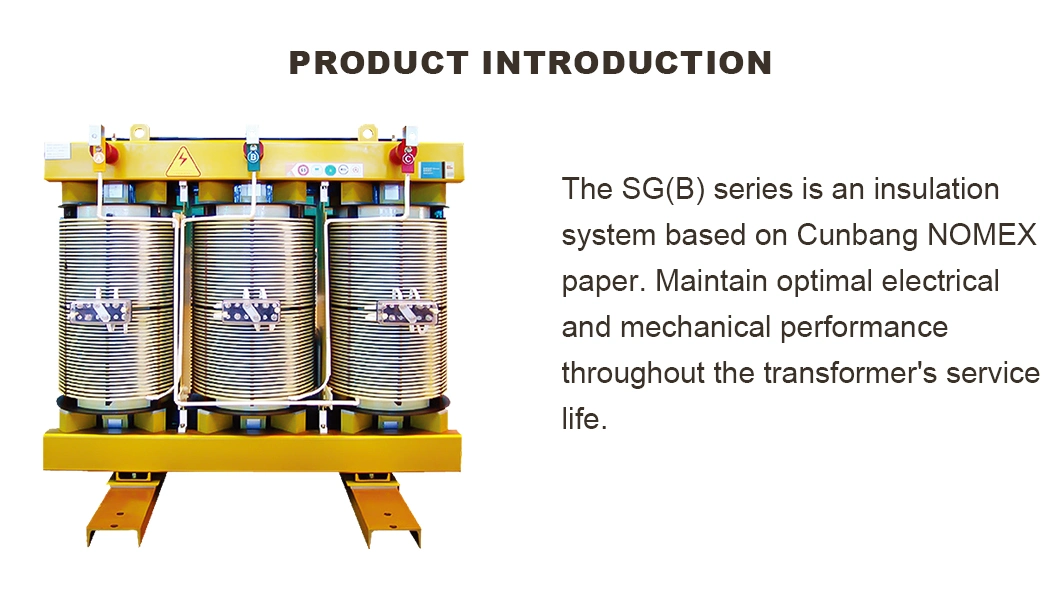

High Voltage 2000kVA 10kv Sustainable Energy Transition Non-Encapsulated Dry-Type Transformers


CARATTERISTICHE
1. L'acciaio al silicio di alta qualità e ad alta permeabilità con un processo a passo multi-stadio porta a una bassa perdita di carico.
2. La superficie che adotta il processo di autolivellamento della vernice nano comporta un basso livello di rumore.
3. Resistenza resistente all'acqua e ai cortocircuiti, elevata capacità di sovraccarico, buone prestazioni elettriche, sicurezza e affidabilità.
4. Attraverso l'analisi di simulazione del campo elettrico, del campo di temperatura e del campo magnetico, CEEG è la prima azienda in Cina a superare i test E2, C2 e F1 di KEMA.
5. Il prodotto può adottare uno schema a struttura a doppia modalità per soddisfare le esigenze di diversi gruppi di clienti.
6. Le soluzioni speciali per trasformatori intelligenti e la tecnologia di diagnosi cloud dei big data sono adottate per essere sempre online.
High Voltage 2000kVA 10kv Sustainable Energy Transition Non-Encapsulated Dry-Type Transformers
Parametri del prodotto
10 kV classe SGB 13 dati prodotto
Tensione nominale elevata: 10 kV, 5 kV       simbolo di collegamento: Dyn11/Yyn0
Bassa tensione nominale: 0,4 kV      intervallo di spillatura:±2×2.5%
N. modello       % UK   Perdita d'aria PO(W) Perdita di carico
 ( 75ºC) PK(W)
 IO (%) LPA (AN) dB    DIMENSIONI
L*B*H(MM)
dimensioni installazione m*n(mm) Dimensioni corpo
 (piedi inclusi)
Dimensioni imballaggio esterno (compresa la suola) Peso con imballaggio esterno (kg)
SGB13-315 4% 630   3160   1.0   46   1370×860×1300 660×660 1900×1300×1660 1900×1300×2200 340
SGB13-400 4% 700   3680   1.0   46   1400×860×1480 820×660 1900×1300×1660 1900×1300×2200 340
SGB13-500 4% 830   4490   1.0   47   1410×860*×1500 820×660 1900×1300×1660 1900×1300×2200 340
SGB13-630 6% 940   5470   0.8   49   1460×860×1510 820×660 2100×1400×2015 2100×1400×2200 400
SGB13-800 6% 1090   6410   0.8   50   1500×1020×1520 820×820 2100×1400×2015 2100×1400×2200 400
SGB13-1000 6% 1260   7440   0.8   50   1580×1020×1620 820×820 2100×1400×2015 2100×1400×2200 400
SGB13-1250 6% 1480   9100   0.8   51   1690×1020×1810 820×820 2300×1500×2120 2300×1500×2200 450
SGB13-1600 6% 1750   10900   0.8   52   1880×1150×1880 1070×1070 2300×1500×2120 2300×1500×2200 500

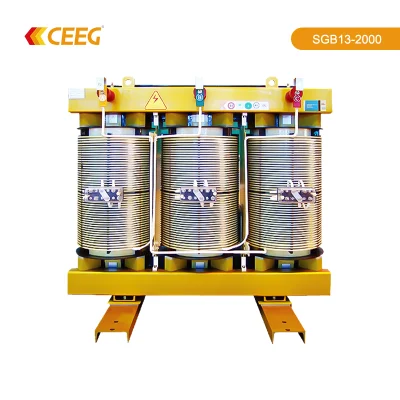

SGB13-2000 6% 2190   13300   0.6   52   1890×1150×1900 1070×1070 2400×1500×2300 2400×1500×2300 500
SGB13-2500 6% 2600   15870   0.6   53   1950×1150×1980 1070×1070 2600×1500×2500 2600×1500×2500 500
Certificazioni

CERTIFICATO E QUALIFICATO


I trasformatori a secco in resina fusa serie SCB hanno raggiunto il primo livello di efficienza energetica standard GB20052-2020, e hanno ottenuto la certificazione 3C, PCCC per il risparmio energetico, ISO-9001, ISO-45001 e ISO-14001.
I trasformatori di potenza a secco in resina fusa CEEG sono stati ampiamente adottati in progetti chiave da clienti provenienti da tutto il mondo. Per esempio, sono stati scelti per servire nel Centro Internazionale di vela di Qingdao, nel Centro Urbano di Pechino, nello Stadio di Pechino, nella Sala di Pattinaggio, nella Metropolitana di Nanjing, nel Centro Espositivo di Shanghai EXPO, ecc.

High Voltage 2000kVA 10kv Sustainable Energy Transition Non-Encapsulated Dry-Type Transformers
Perché scegliere noi

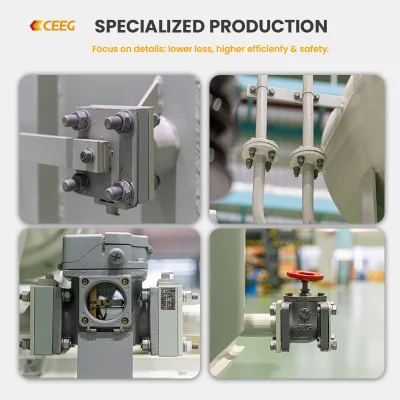

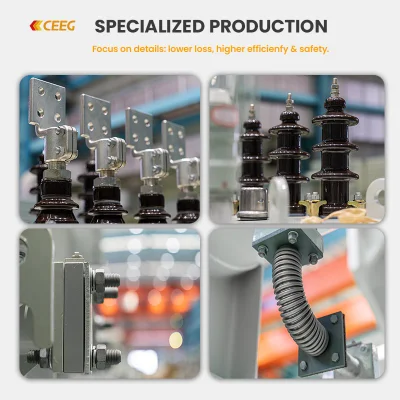

PROCESSO DI PROGETTAZIONE E PRODUZIONE

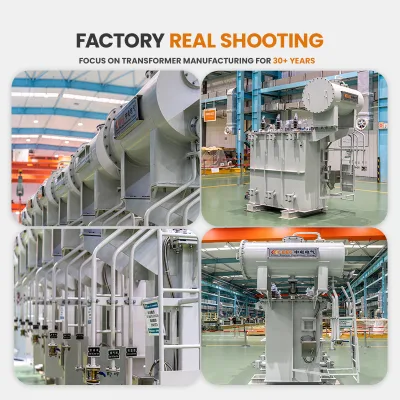

Basato su oltre 30 anni di esperienza nel settore della progettazione, produzione e sperimentazione dei trasformatori, CEEG ha sviluppato un set di software di progettazione tridimensionale + parametrica avanzati, in grado di realizzare la progettazione automatica, l'ottimizzazione dei costi e la simulazione.
Considerando pienamente i requisiti delle norme nazionali e industriali, garantendo la progettazione vantaggiosa dei prodotti.

Il conduttore ad avvolgimento ad alta tensione è avvolto con un conduttore di alta qualità e rinforzato con feltro di fibra di vetro lungo e corto. Versato sotto vuoto dall'avanzato sistema di colata sottovuoto Heidrich. Efficacemente frenano il verificarsi di scarico parziale, e lo scarico parziale è ≤ 5pc.

L'avvolgimento a bassa tensione adotta un conduttore a lamina di alta qualità ed è avvolto su una macchina avvolgitrice automatica. La macchina avvolgitrice adotta la tecnologia brevettata di un dispositivo idraulico a crimpare a tensione a risparmio energetico, un rilevamento ad alta precisione di ±0,5 mm e una tecnologia avanzata di saldatura ad arco in argon, che svolge un ruolo chiave nel garantire la qualità dell'avvolgimento della bobina.

Il nucleo di ferro adotta una lamiera di acciaio al silicio di alta qualità, orientata alla conducibilità magnetica, un processo di lappatura a passo obliquo di 45°, e la superficie adotta uno speciale rivestimento resistente all'umidità e alla ruggine, che riduce efficacemente la corrente di assenza di carico e il livello di rumore.




Imballaggio e spedizione

USO E IMBALLAGGIO


 CONDIZIONI DI SERVIZIO - il luogo di installazione non deve essere allagato da acqua, l'altitudine non deve superare 1000 m e la temperatura ambiente non deve essere superiore a 40ºC. L'umidità relativa è del 100% e l'ambiente è da 40ºC a -25ºC (-25ºC richiede un dispositivo di cambio a pressione e un controller di temperatura a carico).


IMBALLAGGIO e TRASPORTO - i prodotti possono essere parzialmente smontati e trasportati (come il caricatore a carico, il controller di temperatura, il dispositivo di raffreddamento ad aria, l'involucro, ecc. possono essere imballati separatamente) o imballati in un unico pezzo in scatole di imballaggio per il trasporto.


ISPEZIONE VISIVA PRIMA DELL'INSTALLAZIONE - dopo aver aperto la confezione, rimuovere il dispositivo di protezione e controllare le condizioni esterne, prestando particolare attenzione all'integrità meccanica della bobina e del nucleo in ferro e al fissaggio del bullone sul collegamento.


ISPEZIONE PRIMA DEL FUNZIONAMENTO - misurare la resistenza CC degli avvolgimenti ad alta e bassa tensione. Quindi, controllare la messa a terra del nucleo di ferro per verificare se la messa a terra è affidabile e se si sovrappongono corpi estranei. Per ultimo, verificare la resistenza di isolamento.

ECCITAZIONE - prima della messa in funzione, il trasformatore deve essere messo in funzione in prova a vuoto e il sistema di protezione deve essere controllato e regolato dopo 3 volte di chiusura ad impulsi.
High Voltage 2000kVA 10kv Sustainable Energy Transition Non-Encapsulated Dry-Type Transformers

Profilo aziendale

INFORMAZIONI SU CEEG


3 ZONE INDUSTRIALI
4 FABBRICHE
15 FILIALI ESTERE
OLTRE 80 MERCATI GLOBALI

QUESTO È IL NOSTRO SVILUPPO -    con sede a Nanjing, CEEG ha sempre aderito ai valori fondamentali di "prospettiva, innovazione e responsabilità" dalla sua fondazione nel 1990, concentrandosi sulla produzione e la produzione da oltre 30 anni. In anni di sviluppo, CEEG ha integrato ricerca e sviluppo indipendente, produzione intelligente e servizi di marketing intelligente.

IL NOSTRO PRODOTTO - il
nostro team tecnico ha continuato a esplorare e innovare con coraggio, e ha sviluppato con successo quasi un centinaio di prodotti tra cui trasformatori evaporativi, centri di carico, trasformatori amorfi a secco da 35 kV, trasformatori di potenza nucleare, trasformatori a armoniche lente, trasformatori ad alta temperatura.

I NOSTRI PARTNER -  i nostri prodotti sono stati operativi in sicurezza in importanti gruppi carboniferi come Shenhua Group, Anhui Tongling Mining Group, Pingdingshan Coal Industry Group, Jincheng Coal Industry Group e Kaolain Group. Molte aziende ben note come China Mobile, China Telecom, Inner Mongolia First Machinery, Inner Mongolia Pingzhuang Energy e Jialing Motor hanno anche stabilito buone partnership con noi. Abbiamo anche stabilito relazioni strategiche di cooperazione a lungo termine con aziende eccellenti in tutto il mondo, e i nostri partner commerciali includono molte grandi aziende come DuPont, Siemens, Hitachi Metals e ABB. I nostri trasformatori di potenza sono stati venduti in oltre 80 paesi e regioni e hanno ottenuto un riconoscimento elevato da parte dei clienti esteri.
